加工コストの見直しを実現します

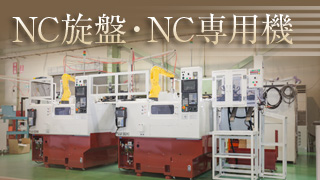

NC lathes and NC dedicated machines
CNC旋盤 クシ刃CNC旋盤
クシ刃型NCで加工することで、加工タクトの短縮や刃具寿命を延ばすことが可能です。
クシバ型NCはXZスライドを使いテーブルベットの上に刃物台をＸ軸ストロークの範囲で刃物を取り付け、数値制御（NC）で加工する機械です。ターレットと違い、構造が簡単なため、精度が出しやすい特徴があります。
製品パンフレットCNC旋盤
クシ刃型CNC旋盤はいかがですか。
昨今主力のターレット式NC加工機に比べ、弊社のクシ刃型CNC旋盤は断然のタクトパフォーマンスを実現できます。
高精度な部品の大量生産に実力を発揮します。

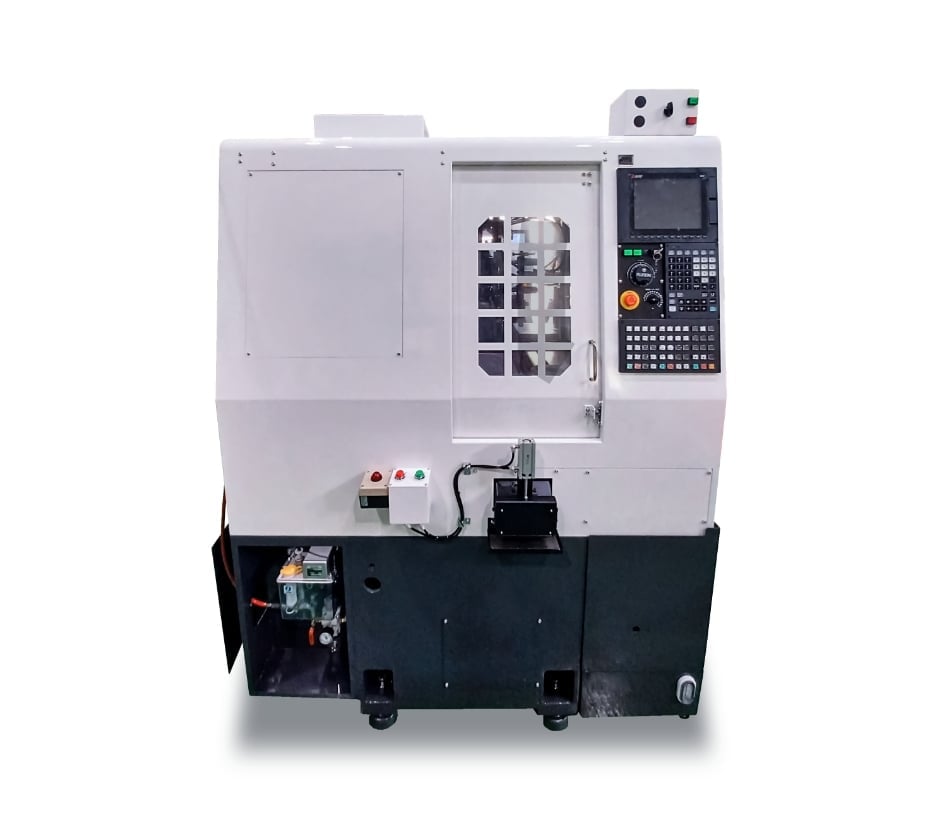

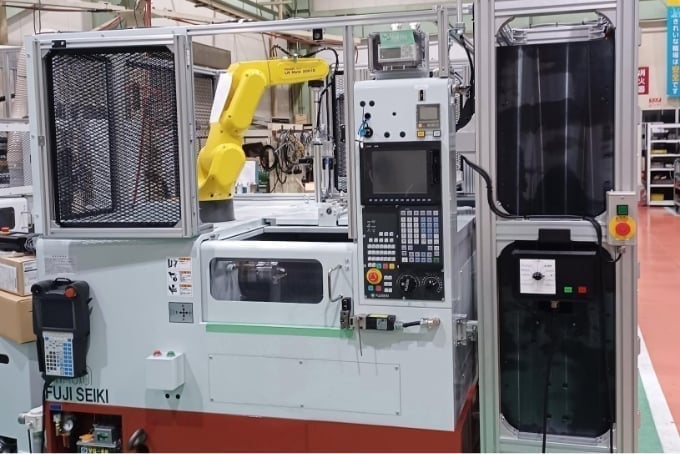

CNC旋盤

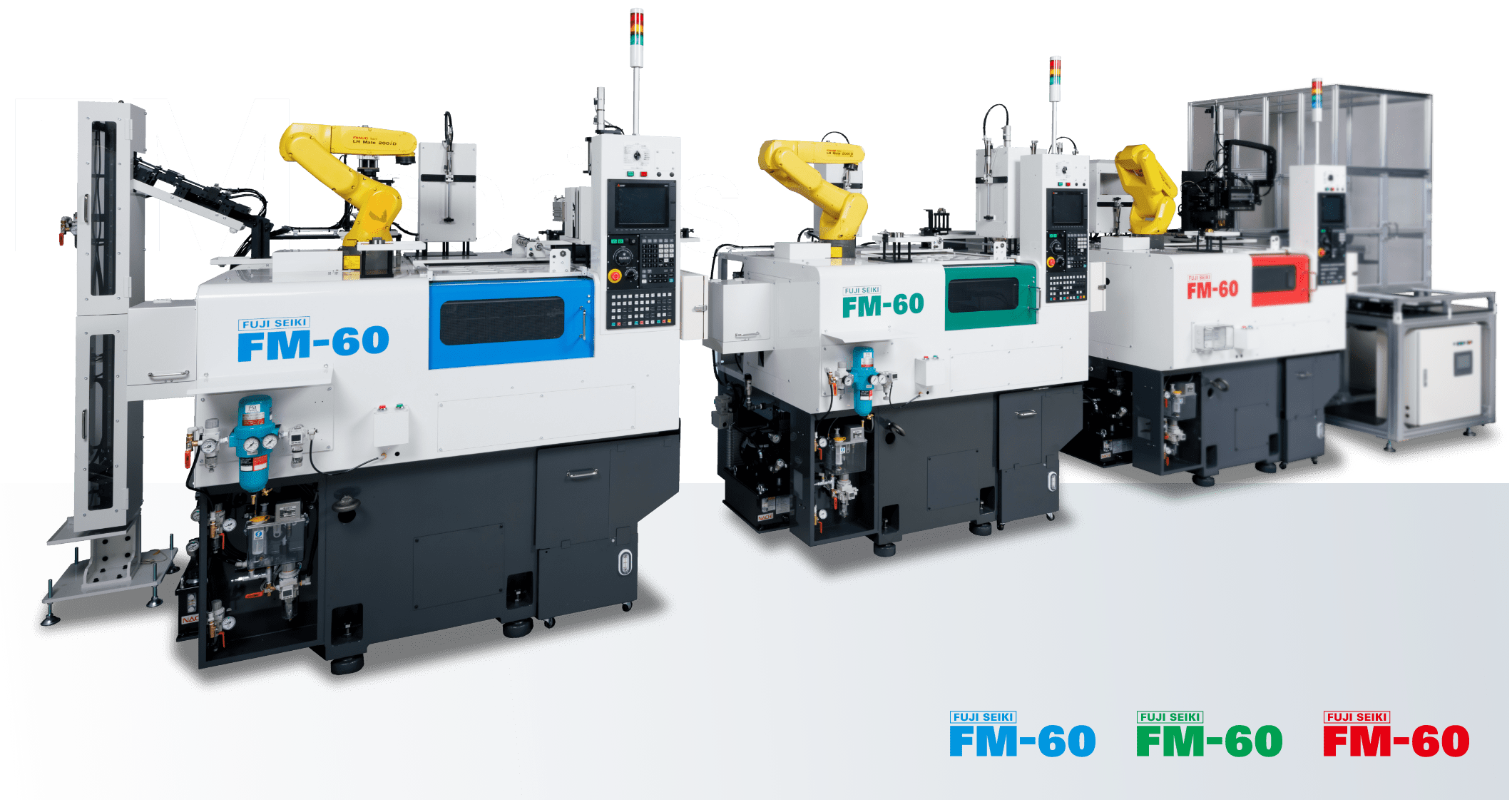

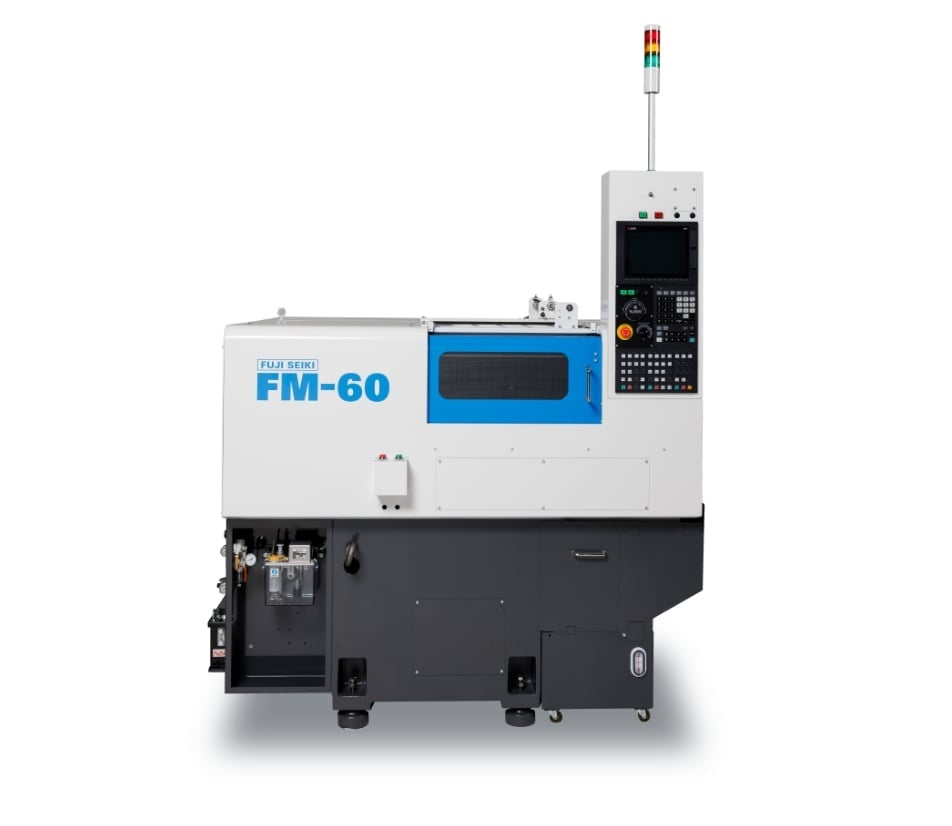

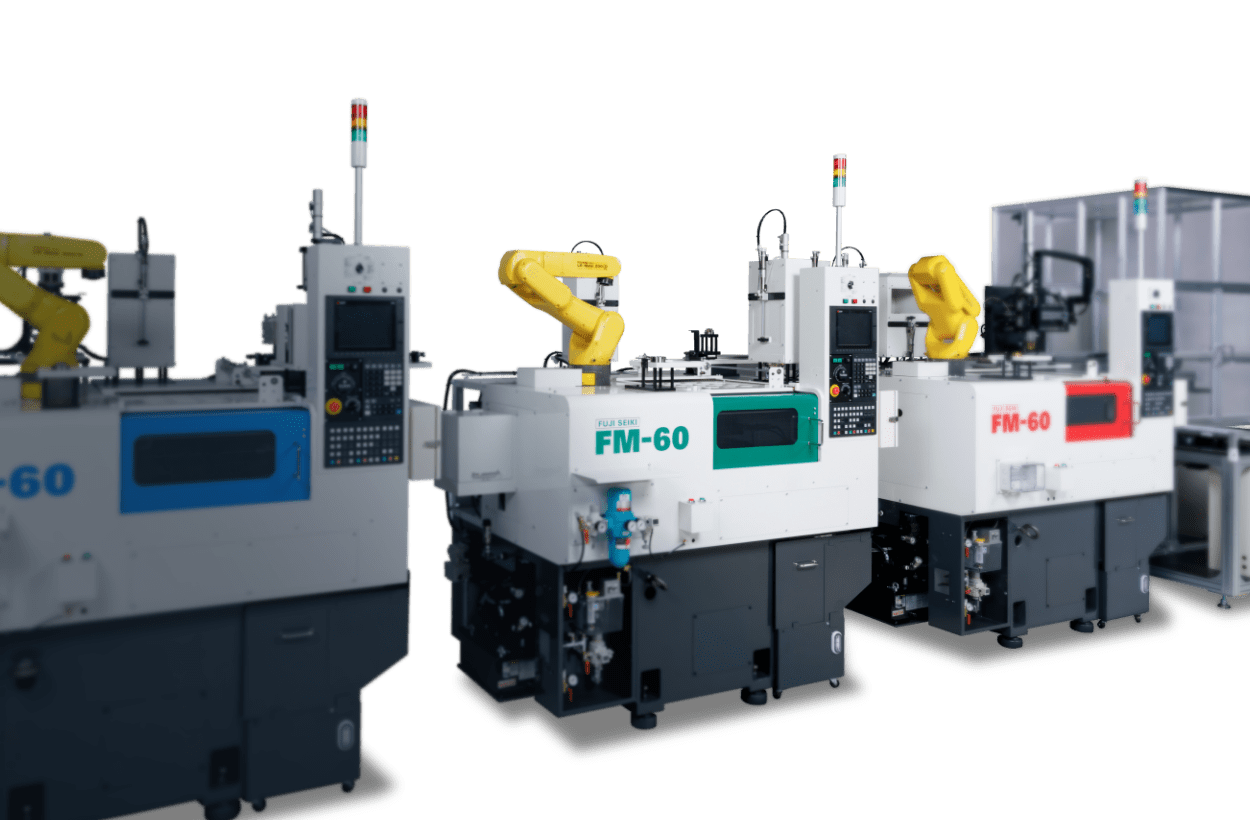

FMシリーズ
FMシリーズ
| 標準仕様 | FM-60 | FM-80 | |
|---|---|---|---|
| NC制御装置 | 三菱 M80V | ||
| 加工能力 | 最大加工径 | φ80mm | φ80mm |
| X軸スライド上の振り | 70mm | 70mm | |
| Z軸スライド上の振り | 250mm | 250mm | |
| 主軸 | 主軸径 | φ60mm | φ80mm |
| 回転数 | MAX4000r.p.m | MAX2500r.p.m | |
| 変速 | 無段 | 無段 | |
| 主軸モーター | 3.7kWACスピンドルモーター | 3.7kWACスピンドルモーター | |
| 送り | 切削送り | 0.001～40mm/rev | 0.001～40mm/rev |
| 早送り | X:15m/min Z:15m/min | X:15m/min Z:15m/min | |
| ジョグ送り | 0～1260mm/min | 0～1260mm/min | |
| 刃物台 | X軸移動量 | X:15m/min Z:15m/min | X:15m/min Z:15m/min |
| Z軸移動量 | 200mm | 200mm | |
| 芯高 | 250mm | 250mm | |
| 刃物台 | 2個 バイト4本 | 2個 バイト4本 | |
| 機械重量 | 900kg | 950kg | |
| 所要床面積（mm）（間口×奥行×高さ） | 1350×1100×1700mm | 1350×1100×1700mm | |
オプション
- 各種チャック
- 主軸中空仕様
- X軸250mmストローク
- テールユニット
- クーラント装置
- チップコンベア
- エアブロー
- 自動供給排出装置（ロボット ・ ローダー等）
- 検査装置
シンプルな機構で取り扱い易さと
機械コスト削減を実現します

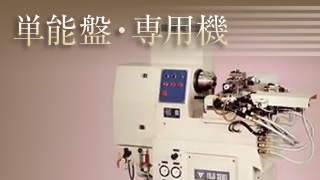

Single-purpose machine/special purpose machine
油圧単能盤
油圧シリンダーを使用して、スライドを動かす機械で単純な加工をする油圧単能機盤
2スライドで同時加工ができるため、加工タクトが短縮できるのがメリットです。

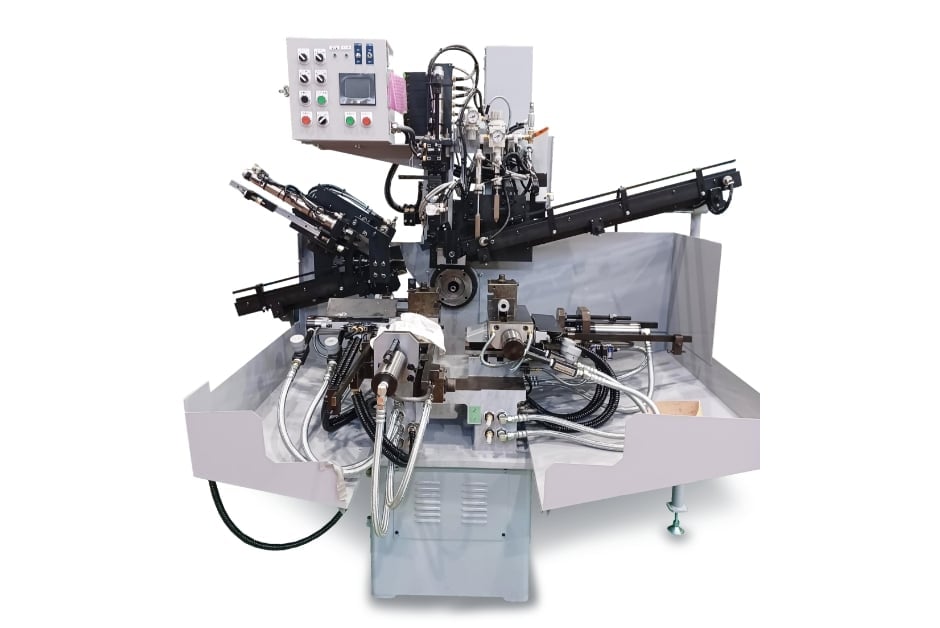

油圧単能盤
同時加工等によるタクト短縮、自動供給装置仕様によって省力化が可能です。シンプルな部品構造のため、故障も少なく、メンテナンスコストに優れています。オプションの調整シリンダーを取り付けることにより、1/100の寸法補正が可能です。
カバータイプ/バリエーション

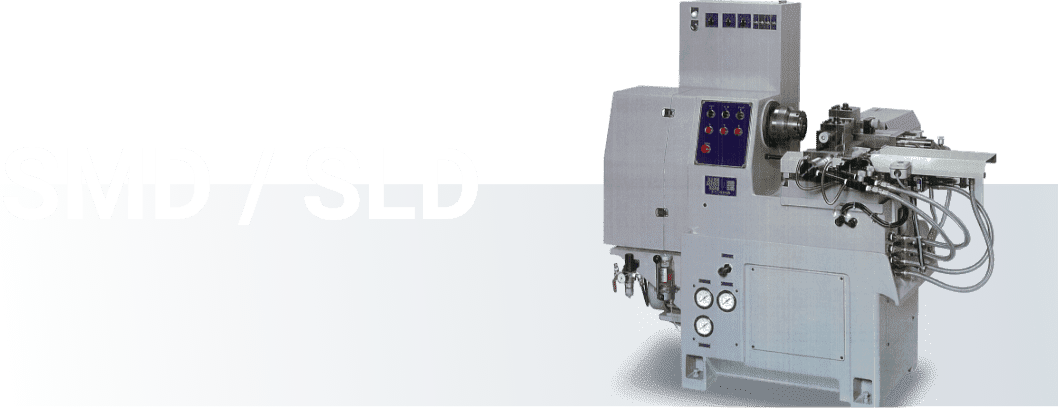

油圧単能盤シリーズ 標準仕様
| 標準仕様 | SMD | SLD | |
|---|---|---|---|
| 主軸回転数r.p.m | MAX3,500 | MAX2,500 | |
| 主軸径 | φ60 | φ80 | |
| 主軸用モーター | 4P 2.2kw | 4P 2.2kw | |
| 油圧用モーター | 4P 1.5kw | 4P 1.5kw | |
| 油圧ポンプ | 1,800r.p.m 26ℓ/min | 1,800r.p.m 26ℓ/min | |
| 第1スライド シリンダ径×ストローク |
主 | φ50×80mm | φ60×80mm |
| 補 | φ50×20mm | φ60×20mm | |
| 第2スライド シリンダ径×ストローク |
主 | φ50×100mm | φ60×100mm |
| 補 | φ50×20mm | φ60×20mm | |
| 常用圧力 | 2MPa | 2MPa | |
| 油圧タンク | 36ℓ | 38ℓ | |
| 芯高 | 60mm | 60mm | |
| 機械重量 | 750kg | 900kg | |
| 所要床面積 | 1,578mm×1,063mm | 1,830mm×1,235mm | |
| 裾付床面積 | 750mm×530mm | 800mm×580mm | |
オプション
- 各種チャック
- 回転スライド
- 特殊サイクル
- 往復切削装置
- オーバーカット装置
- 調整シリンダー
- ブレーキ装置
- 主軸定位置停止装置
- テールユニット
- 自動供給取出装置
- タッチパネル
- 検査装置
さまざまな加工を
柔軟な発想でご提案します

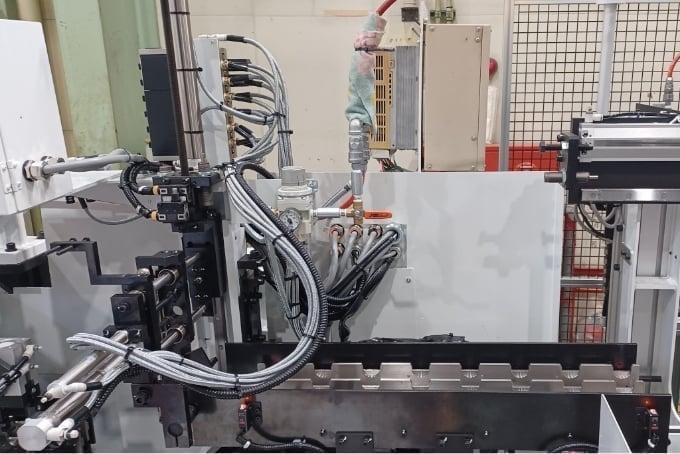

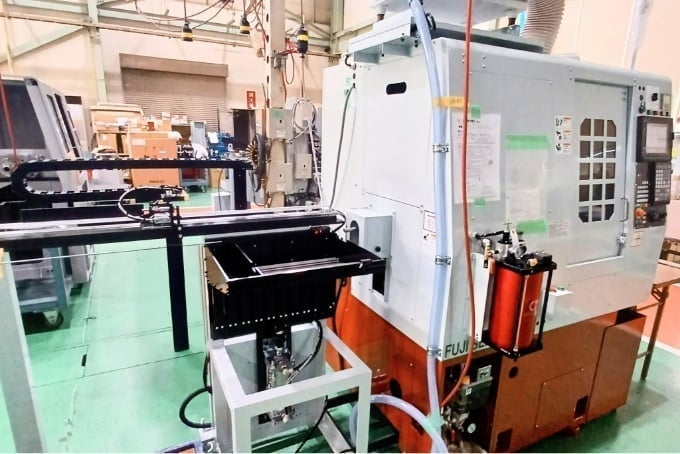

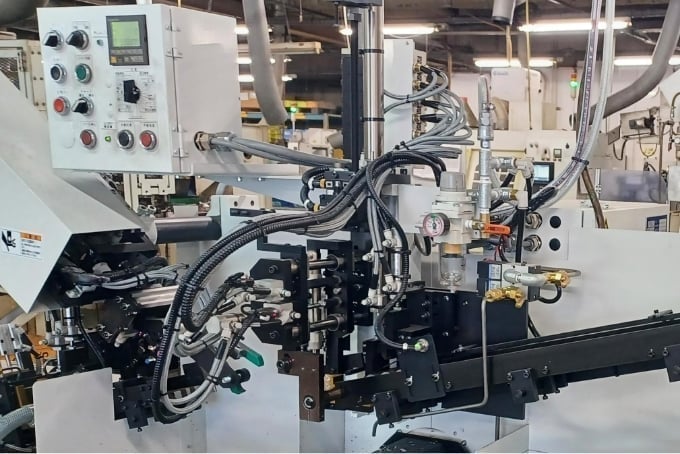

Automation Equipment/FA

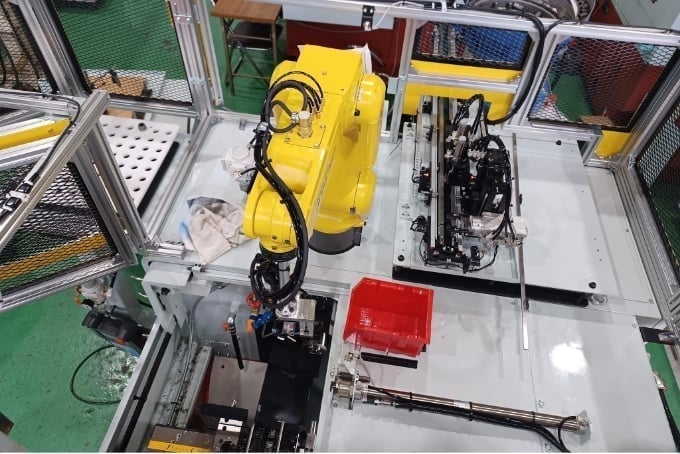

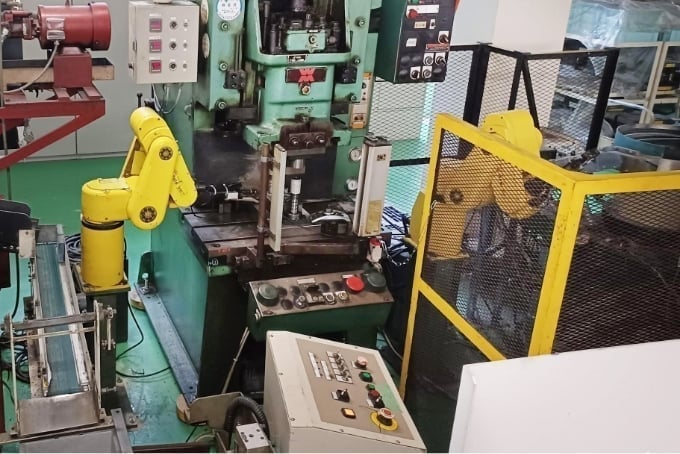

自動化装置/FA（ファクトリーオートメーション）・専用機
切削加工以外の穴あけ、研磨、バリ取り等のさまざまな加工を柔軟な発想でご提案します。弊社では製品にあった、搬送（ローダー、アンローダー、ロボット等）、自動検査装置についてもを設計製作まで行っています。当社の機械ベースを使用して専用機を作製すれば、価格にメリットが出るとともに汎用性も実現します。全長測定等全数測定のご要望に応え、チップ欠けによる不良発見、選別の軽減、廃棄材料の減少などを加工後の自動検査装置で問題を最小限に抑えます。
困り事は何でも相談ください。 現場に向き合い、寄り添い最善の解決策を共に考え提案致します。
製品パンフレット事例
自社オリジナルにて加工専用機の設計・製作をおこないます。

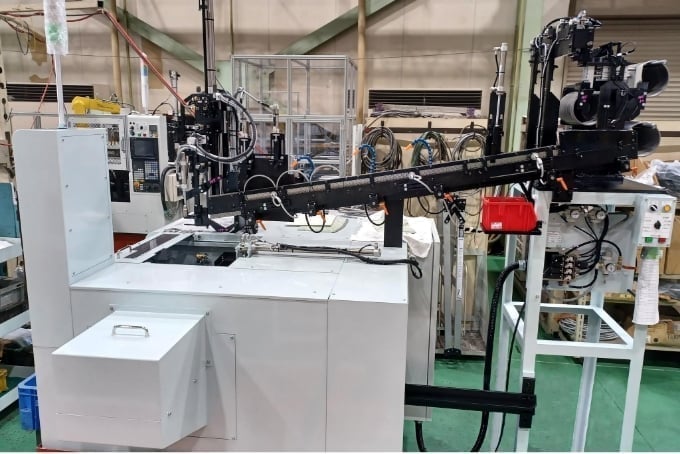

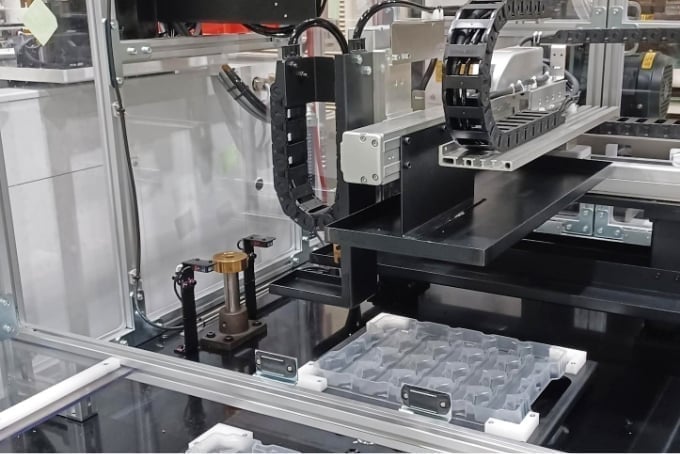

供給装置

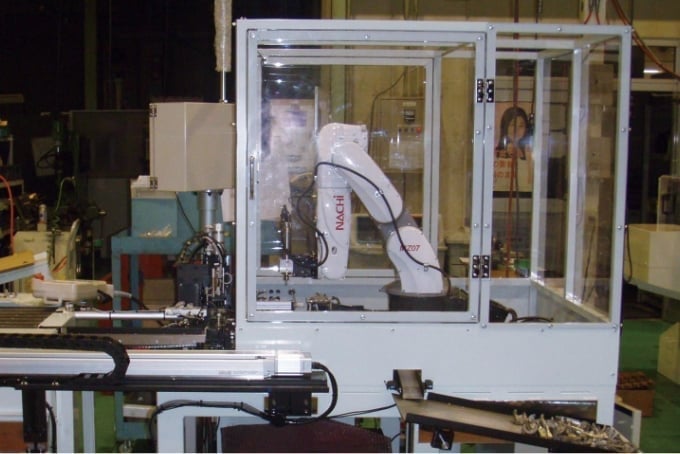

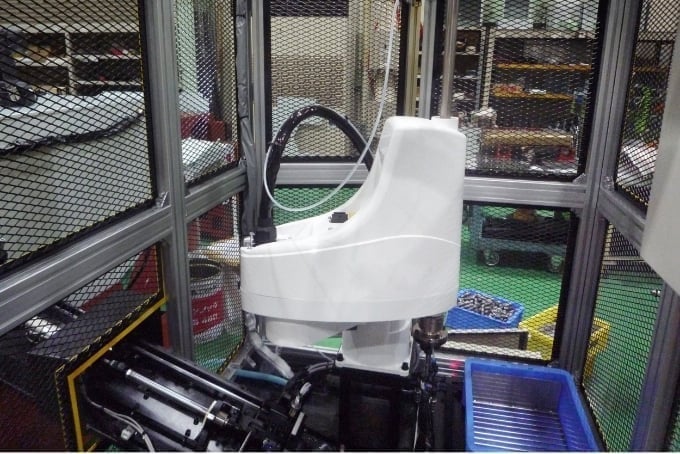

排出装置

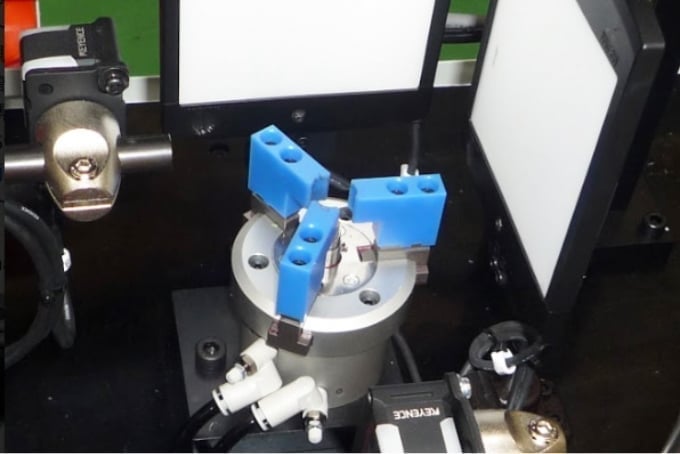

検査装置

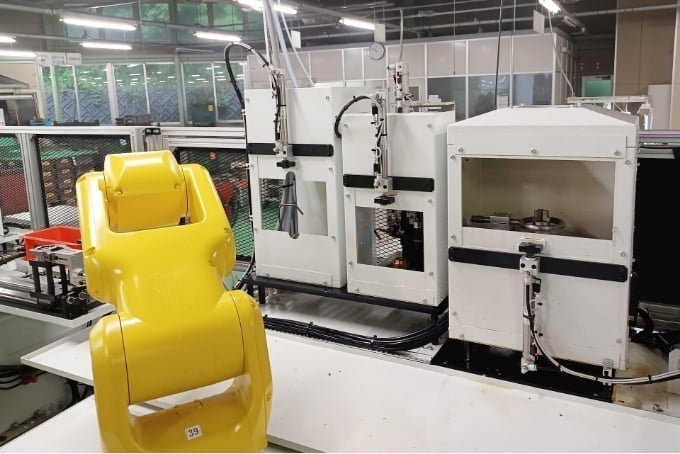

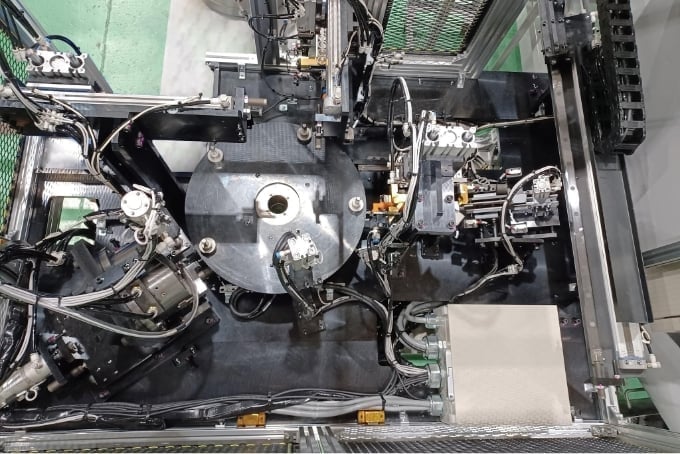

各種専用機
